PIC ICSP adapter

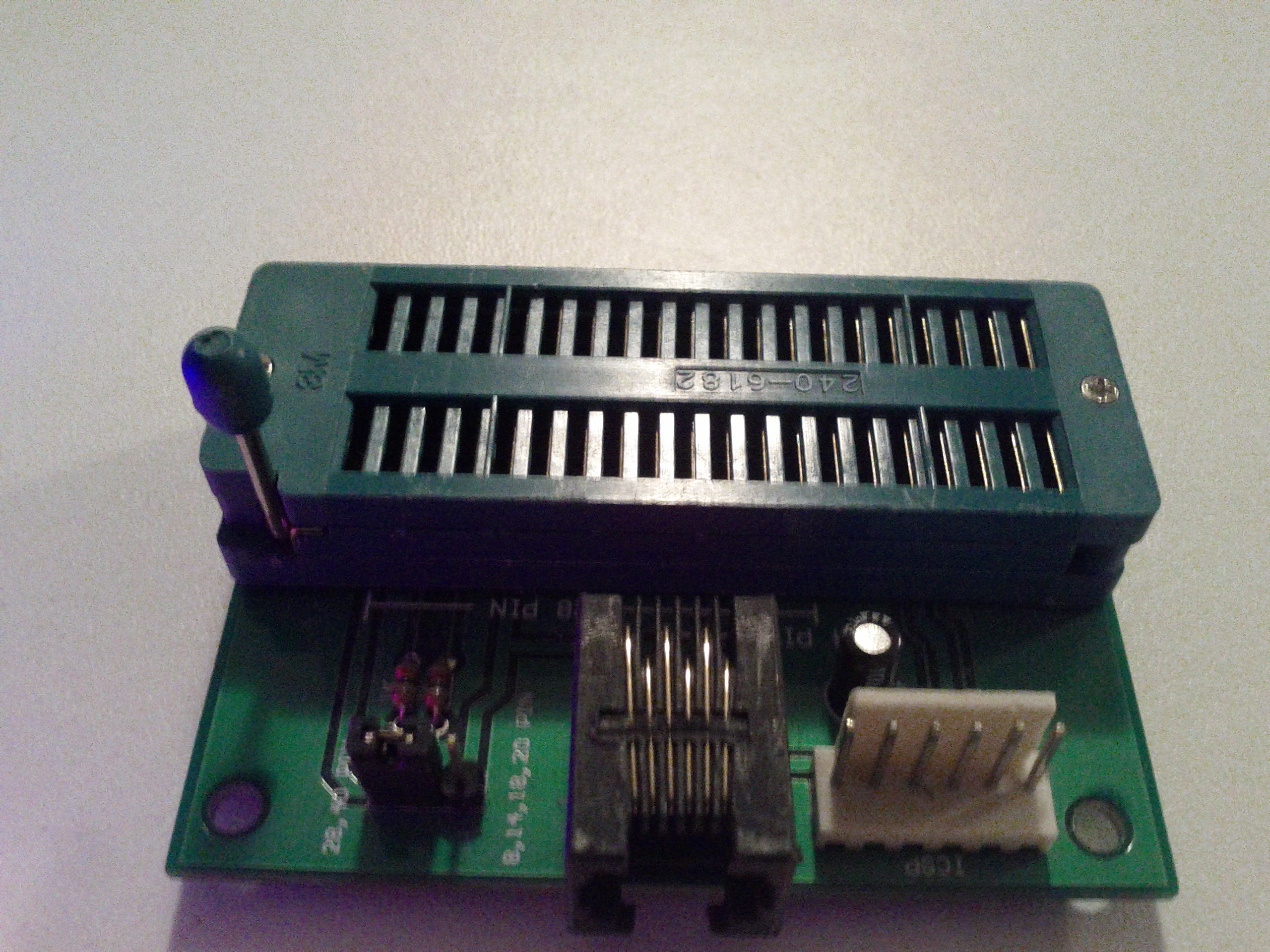

Ez egy általános, DIL PICek befogadására tervezett adapter. Az adapter alkatrész oldalán jelezve vannak a lehetőségek: a PICet a jelölt pozíciónak megfelelően betesszük, a jumpert a chip tokozásának/lábszámának megfelelően beállítjuk (ha nem vagyunk bisztosak, akkor ellenállásmérővel, vagy csipogóval ellenőrizzük, hogy a megfelelő lábak kerültek-e az ICSP kivezetésre).
Az adapteren megtalálható mind a PICkit-hez való tüskesor, mind pedig az ICD2.5USB-hez való telefon(szerű) csatlakozó.
Lábkiosztás:

Ha a PIC foglalat felfelé néz, a csatlakozók vannak feléd, akkor mindkét csatlakozósor balról jobbra számozott lábai a következőek:
  1. vpp
  2. vdd
  3. vss(gnd)
  4. pgd
  5. pgc
  6. pgm ami nincs bekötve

chip behelyezése: 40 lábasnál egész biztos, hogy a kar felé (mellett) van az egyes láb
