Soros port debugolás checklist
Ez az ellenőrzőlista a 2020. október 31-én elhangzott
online meetup előadáshoz (felvétel itt:
YouTube) és annak kiegészítéséhez (videó itt:
YouTube) készült.
- Van közös föld?
- A tápfeszültségek egyeznek?

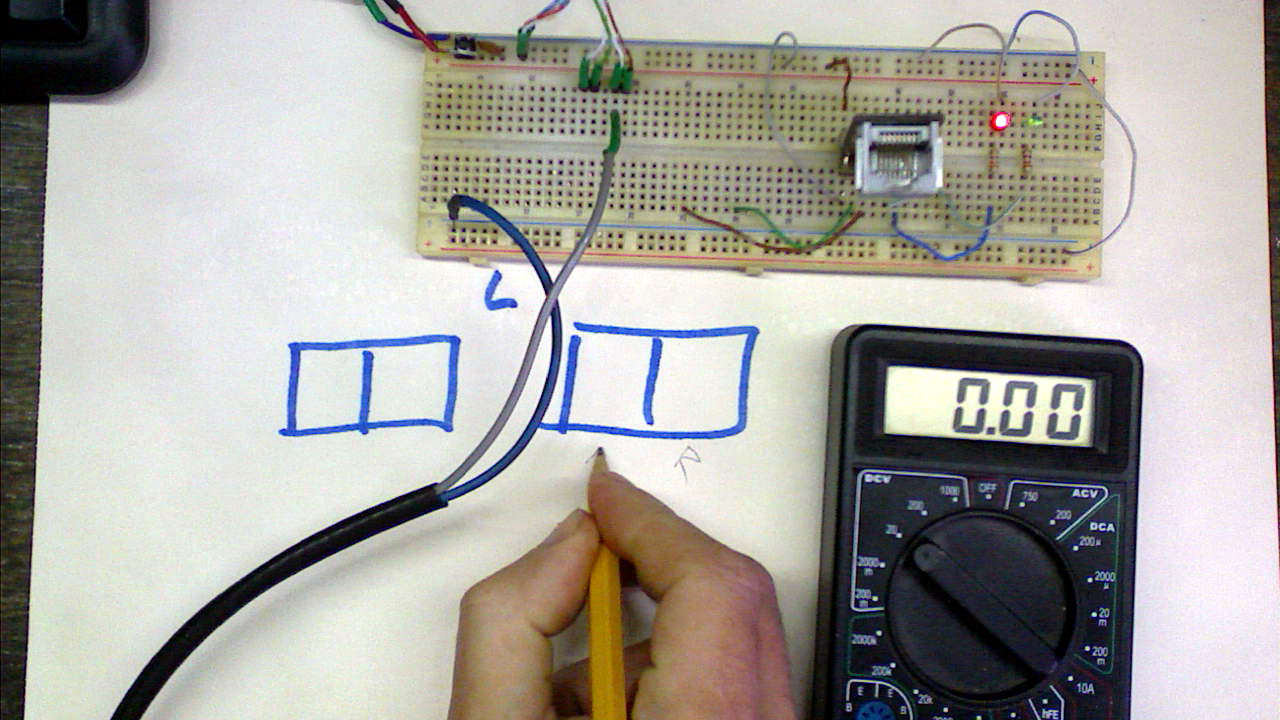

- Saját oldalunk adójának megtalálása:
U betűk küldése -> DMM-en fele feszültség
- Saját bemenet megtalálása: ellenállás elhúzással
- Saját oldal végső ellenőrzése: loopback (ellenállással)
- A másik oldal feltérképezése: adó/vevő szétválogatása elhúzással
- A két oldal összekötése ellenállásokon át
- Baud rate megtalálása, kommunikációs teszt (ismétlődő jellel)
