DC Motor Controller


Alapötlet

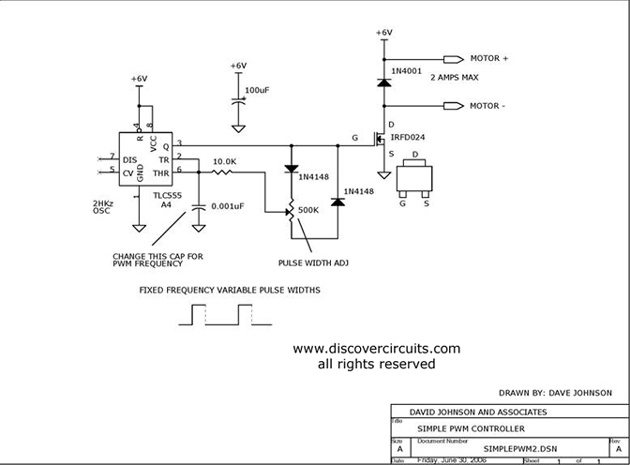

Áramköri rajz

dcm-schema

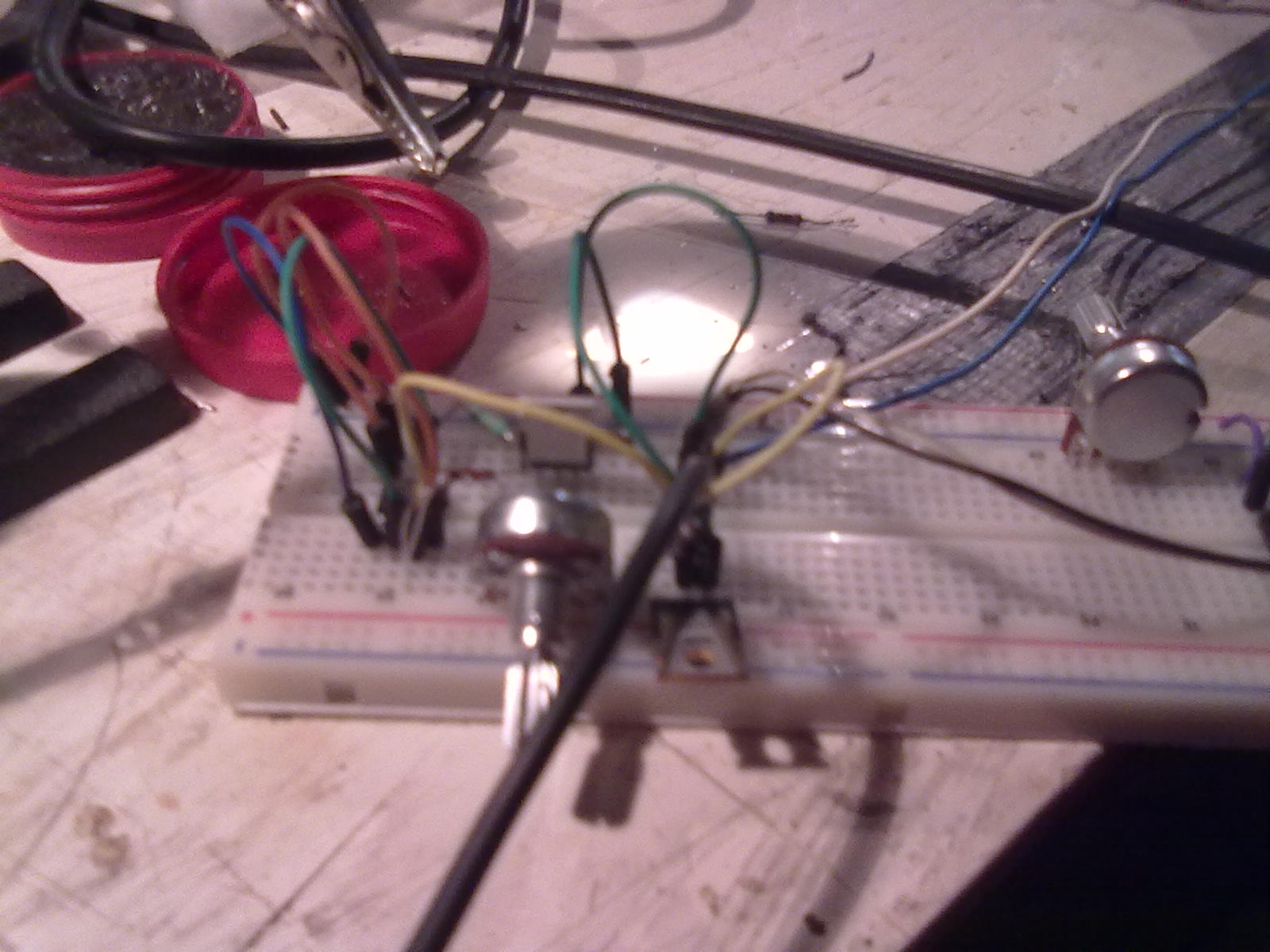

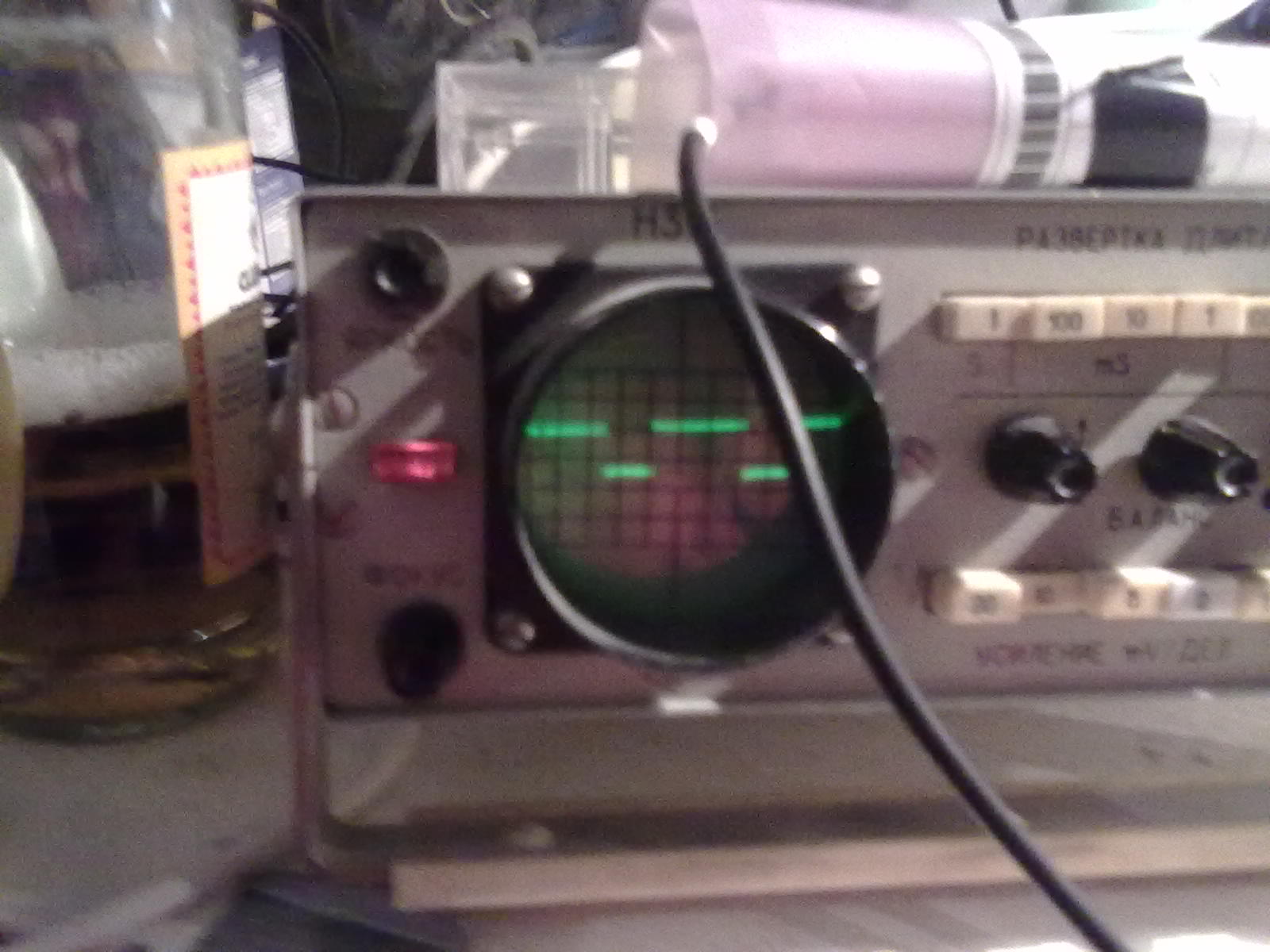

Képek a prototípusról

dcm-proto2
dcm-proto1
dcm-scope

Megjegyzések

Mivel az áramkörben található IRFD024-es MOSFET-et nem sikerült beszerezni, helyette az IRF530-as került felhasználásra, de bármilyen egyéb hasonló tulajdonságokkal rendelkező mosfet megfelelő
